Bättre att veta till SF6 helt gasfyllda ringhuvudenhet

1. Huvudfunktioner i SF6 Gasisolerad switchgear:

Gasisolerad switchgear  Antar SF6 som huvudisoleringsmedium på 10 kV till 35 kV ringsystem. Vid konstruktionen av urbanisering har SF6 full gasfylld ringhuvudenhet betydande fördelar med kompakt och modulär design. Det antar allmänt på stadsnät, järnvägstransport, ny energiindustri och industriföretag.

1.1 Den modulära utformningen av SF6 -gasisolerad switchgear

DeSF6 Ring huvudenhet  Har huvudsakligen C (kabelomkopplare), V (vakuumbrytarepanel), D (direktkabelanslutningspanel), DE (direktkabelanslutning med jordpanelen), F (Switch-Fuse-kopplingspanel) och M (mätpanel).

I faktiska fall erbjuder C och V -enhet kontrollen och skyddet för matning och utgång av kabelkraftslinjen. Förutom funktionen av lastoperation har V -enheten mer funktion vid avstängning av kortslutningsström och lastström. M -enheten utrustar mätning av CT och PT och energimätare. Normalt har den 800 mm bredd vilket är samma som enKyn28-12. D och DE -enheten används för att höja kabelhöjden från marken till toppen av SF6 -ringens huvudenhet. Dessutom är F -enheten också som används vid matning och utgångsskydd, men terminalanvändare föredrar att anta V -enheten istället för F -enheten, eftersom styrväxeln är mer komplex.

1.2 Den kompakta designen av SF6 -gasisolerad switchgear

Normalt är dimensionen av en C- eller V-enhet W*H*D = 371*1800*750 (mm), men en ingångs- eller utgångspanel för en Kyn28-12 är W*H*D = 800*2300*1500 (mm). Det är ingen tvekan om att SF6 -ringens huvudenhet har mer konkurrenskraftig på logistik och markkostnader. Dessutom har en SF6-gasisolerad switchgear en lägre materialkostnad än en Kyn28-12 som den kompakta designen.

2. Strukturell keme av en SF6 -gasisolerad switchgear

   I en gasisolerad switchgear har den främst SF6 -bensintank, huvudomkopplare och brytare, samlingssystem, styrväxel och sekundär kontroll- och skyddssystem.

   SF6 -gastanken antar 201 eller 304 rostfritt stål, varav den årliga läckageshastigheten är lägre än 0,1%, vilket är utformat som helt förseglat och isolerat. Det säkerställer underhållsfri service i mer än 30 år.

   Det är liknande som enluftisolerad switchgear  Att huvudomkopplaren och brytaren i en ingångs- och utgångspanel är jordningsomkopplare, koppla bort brytaren, lastbrytare och vakuumbrytare för kontroll och skydd av kraftsystem.

   I en vanlig SF6 -tank kan den integrera 7 modulenheter vid det mesta av ett 10 kV kraftnätsystem. Annars är en anslutningskabel och kabelplugg nödvändig för tillägg. I en gemensam tank är modulenheter emellertid anslutna med kopparbad.

   Det sekundära kontroll- och skyddssystemet har funktionen för att övervaka värdespänningen och strömmen för att skydda SF6 -ringsystemet från systemfel. Samtidigt stöder det också automatisering, fjärrkontroll, datainsamling och tillgång till SCADA -system. Dessutom tillhandahåller SF6 Ring -huvudenheten också extra strömförsörjning för att säkerställa normal drift av kontroll och signalöverföring.

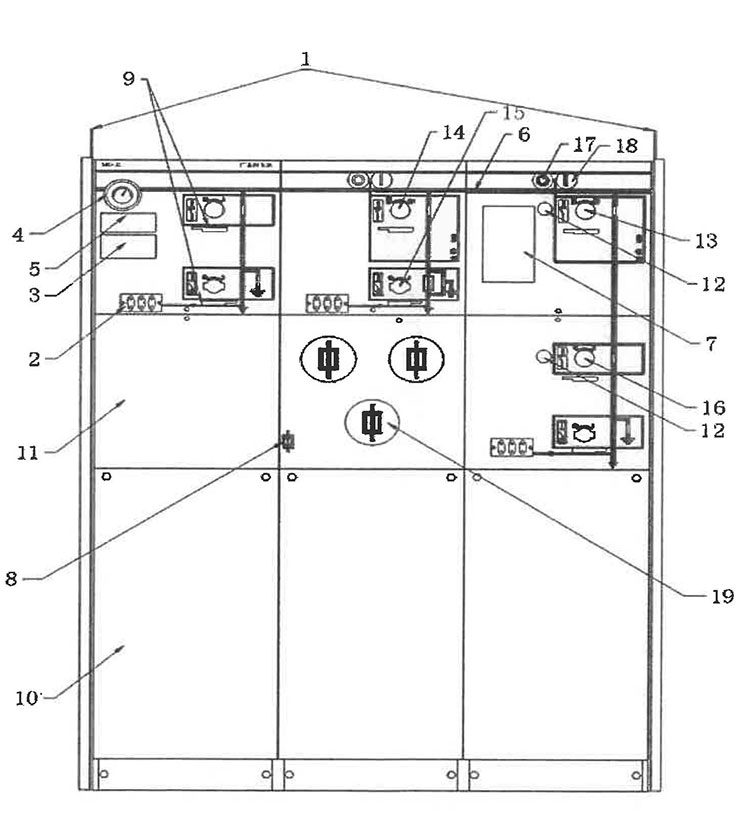

2.1 SF6 Gasisolerad S Witchgear S Tructure D iAGRAM:

2.2 Utanför dimensioner av en SF6 -ring Huvudenhet ：

2.3 Standard- och e xtension m odules ：

3.Parameter av SF6 -gasisolerad switchgear
