Hur kan elektriska ställverk göra kraftdistribution säkrare och enklare att hantera?

Varför spelar elektriska ställverk större roll än många köpare förväntar sig?

I många kraftprojekt är elektriska ställverk inte den mest synliga delen av systemet. Transformatorer, kablar, generatorer och stor produktionsutrustning får ofta mer uppmärksamhet eftersom de ser mer "centrala" ut i projektet. Men när ett fel uppstår, när en krets måste isoleras eller när underhållspersonal behöver arbeta säkert, blir ställverk en av de viktigaste utrustningarna på plats.

Elektriska ställverk är utformade för att styra, skydda och koppla bort elektriska kretsar. Rent praktiskt hjälper det ett kraftsystem att hålla sig organiserat. Det gör det möjligt för operatörer att dela upp kraftdistributionen i hanterbara sektioner, skydda nedströmsutrustning och minska effekten av fel. Utan rätt ställverk kan ett elektriskt problem spridas över ett bredare system, vilket kan orsaka produktionsstopp, säkerhetsrisker eller kostsamma skador på utrustningen.

För köpare är det verkliga värdet av elektriska ställverk inte begränsat till själva metallskåpet. Värdet kommer från huruvida skåpstrukturen, strömbrytare, samlingsskenarrangemang, skyddsanordningar, inkommande och utgående matare, förreglingsdesign och underhållsåtkomst matchar det faktiska projektet. Ett skåp som ser acceptabelt ut på papper kan fortfarande skapa problem om det inte passar platsens layout, belastningsförhållanden, driftsvanor eller expansionsplan.

Det är därför erfarna köpare inte bara frågar efter ett pris. De frågar om ställverket kan hantera rätt spänningsnivå, strömmärke, kortslutningskapacitet, installationsmiljö, kabelgenomföringsriktning, driftsätt och inspektionskrav. Ett billigare skåp som kräver upprepade modifieringar efter leverans kan bli mycket dyrare än en noggrant specificerad lösning.

Vilka problem brukar köpare möta innan de väljer elektriska ställverk?

Det första vanliga problemet är ofullständig projektinformation. En köpare kanske vet att en fabrik behöver flera elskåp, men de kanske inte har ett tydligt enradsdiagram, lastlista, layoutplan eller matararrangemang. I den situationen blir det svårt för tillverkaren att bekräfta rätt skåptyp, antal paneler, komponentkonfiguration och skyddsschema.

Det andra problemet är förvirring mellan olika ställverkskategorier. Lågspänningsställverk, mellanspänningsställverk, gasisolerade ställverk, luftisolerade ställverk, utdragbara skåp, fasta skåp och distributionspaneler är inte utbytbara namn. Varje kategori har sitt eget tillämpningsområde, strukturell logik, säkerhetskrav och kostnadsnivå. Att välja fel typ kan påverka installation, drift och underhåll.

Det tredje problemet är begränsat platsutrymme. I industrianläggningar, kommersiella byggnader, kompakta transformatorstationer, gruvområden och allmännyttiga projekt, kanske elrummet inte ger generöst arbetsutrymme. Om ställverksarrangemanget inte övervägs tidigt kan köparen stöta på problem med skåpdjup, främre driftfrigång, bakåtkomst till underhåll, kabelgravsposition eller ventilation.

Det fjärde problemet är framtida underhåll. Vissa köpare fokuserar mycket på den ursprungliga inköpskostnaden men glömmer att ställverk kommer att vara i drift i många år. Underhållsteam behöver säker åtkomst, tydlig märkning, pålitlig mekanisk drift, lämpliga reservdelar och ett enkelt sätt att isolera kretsar. Ett skåp som är svårt att inspektera kan öka arbetstiden och operativa risken.

Det femte problemet är oklar kommunikation mellan kommersiella och tekniska team. Inköpsteamet kan fråga efter "Electrical Switchgear" som ett enkelt produktnamn, medan ingenjörsteamet förväntar sig en mycket specifik teknisk konfiguration. Om dessa två sidor inte stämmer överens kan ordningen gå framåt med dold osäkerhet. Det är där noggrann teknisk bekräftelse blir viktig.

Hur skyddar elektriska ställverk ett kraftdistributionssystem?

Elektriska ställverk skyddar ett kraftdistributionssystem genom att kombinera kopplings-, isolerings-, skydds-, mät- och kontrollfunktioner i en organiserad sammansättning. När systemet fungerar normalt fördelar ställverk ström till olika belastningar. När onormala förhållanden uppstår hjälper skyddsanordningar att koppla bort den felaktiga kretsen och minska risken för större systemskador.

I ett mellanspänningssystem kan ställverket innefatta vakuumbrytare, strömtransformatorer, spänningstransformatorer, skyddsreläer, samlingsskenor, jordningsbrytare och mekaniska förreglingar. Dessa komponenter samverkar för att upptäcka och isolera fel. Till exempel, om en utgående matare upplever en kortslutning, bör skyddssystemet reagera snabbt och öppna strömbrytaren innan felet orsakar allvarligare skador.

I ett lågspänningssystem kan Electrical Switchgear distribuera ström till motorer, belysning, produktionslinjer, HVAC-system, pumpar och extrautrustning. Beroende på design kan den använda fasta eller utdragbara enheter. Utdragbara strukturer kan göra inspektion och utbyte bekvämare eftersom enskilda funktionella enheter kan isoleras eller tas bort med mindre störningar för andra kretsar.

Säkerhet handlar inte bara om elektriska klassificeringar. Det beror också på strukturen. Bra ställverksdesign tar hänsyn till intern separation, jordningskontinuitet, dörrförreglingar, manöverhandtag, kabelfack, ventilation, isoleringsavstånd och tydlig visuell indikering. Dessa detaljer hjälper operatörerna att förstå skåpets status och minskar osäker drift.

Det bästa resultatet är inte bara att skåpet klarar fabriksinspektionen. Det bättre resultatet är att ställverket förblir begripligt, funktionsdugligt och stabilt efter installationen. Operatörer bör veta vad varje matare styr, hur man isolerar en krets, var man ska inspektera viktiga delar och vilka procedurer som måste följas före underhåll.

Vilka faktorer bör kontrolleras innan du gör en beställning?

Innan du beställer elektriska ställverk bör köpare sakta ner och bekräfta flera praktiska detaljer. Att skynda på detta stadium leder ofta till att ritningar revideras om och om igen, vilket försenar produktion och installation.

• Spänningsnivå:Bekräfta om projektet kräver lågspännings- eller mellanspänningsställverk och kontrollera märkspänningen noggrant.
• Märkström:Granska den förväntade belastningsströmmen för inkommande och utgående kretsar, inte bara aktuellt tillstånd utan även möjlig framtida expansion.
• Kortslutningsmotståndskapacitet:Ställverket måste stämma överens med elsystemets felnivå.
• Skåpstruktur:Bestäm om fasta, utdragbara, inomhus, utomhus, kompakta eller skräddarsydda strukturer är mer lämpliga.
• Komponentkonfiguration:Bekräfta strömbrytare, reläer, mätare, strömtransformatorer, spänningstransformatorer, överspänningsskydd och andra enheter.
• Kabelingång och -utgång:Kontrollera om webbplatsen kräver övre ingång, nedre ingång, framtill eller bakåtkomst.
• Installationsmiljö:Tänk på höjd, luftfuktighet, damm, temperatur, korrosionsrisk och ventilation.
• Tillgång till underhåll:Se till att operatörerna kan inspektera och serva skåpet på ett säkert sätt efter installationen.
• Ritningsbekräftelse:Förbered enradiga diagram, layoutritningar och lastlistor när det är möjligt.
• Testning och dokumentation:Be om fabriksinspektionsprotokoll, ritningar, manualer och tekniska dokument som behövs för projektacceptans.

För många köpare är det svåraste att inte veta vilken information tillverkaren behöver. En professionell leverantör bör hjälpa till att organisera frågorna istället för att bara vänta på en perfekt teknisk fil. Detta är särskilt viktigt för internationella projekt där tekniska standarder, arbetsvanor och platsförhållanden kan skilja sig från en marknad till en annan.

Valtabell för elektriska ställverk

Hur kan köpare minska riskerna under projektering?

Bra inköp av elektriska ställverk börjar innan offerten. Köpare kan minska risken genom att behandla det tidiga kommunikationsstadiet som en teknisk bekräftelseprocess snarare än en enkel prisförfrågan.

Ett användbart första steg är att samla in enlinjediagrammet. Denna ritning visar hur ström strömmar genom systemet och hjälper tillverkaren att förstå inkommande matare, utgående matare, busskopplare, mätpunkter, skyddsfunktioner och lastfördelning. Om enradsdiagram saknas kan leverantören fortfarande ge allmänna råd, men offerten blir mindre exakt.

Det andra steget är att förtydliga webbplatsens layout. Elektriska rum är inte alltid utformade med tillräckligt med utrymme för enkel installation. Skåpets bredd, djup, höjd, driftsavstånd, bakåtkomst, kabelingång och dörröppningsriktning bör kontrolleras tidigt. Ett tekniskt korrekt skåp kan ändå bli besvärligt om det inte passar rummet.

Det tredje steget är att bekräfta driftsmiljön. Elektriska ställverk installerade i ett rent inomhusrum har andra krav än utrustning som används i gruvområden, kustområden, fuktiga miljöer, solcellsstationer eller infrastrukturprojekt med kraftigt damm. Miljödetaljer påverkar kapslingsskydd, ventilation, anti-kondensåtgärder och materialval.

Det fjärde steget är att undvika att jämföra ofullständiga offerter. Om en offert inkluderar premiumkomponenter, tester, ritningar och anpassning medan en annan bara inkluderar ett basskåp, kanske det lägre priset inte representerar bättre värde. Upphandlingsteam bör be leverantörer att lista konfigurationen tydligt så att jämförelsen blir rättvis.

Det femte steget är att reservera tid för ritgranskning. Elektriska ställverk är ofta kopplade till transformatorer, transformatorstationer, kablar, styrsystem och nedströmsutrustning. En kort granskningsperiod kan förhindra dyra misstag innan produktionen påbörjas. I många projekt är noggrant ritningsgodkännande skillnaden mellan smidig installation och upprepad justering på plats.

Vad gör elektriska ställverk lättare att inspektera och underhålla?

Underhållsvänliga elektriska ställverk sker inte av misstag. Det kommer från skåpsdesign, komponentarrangemang, märkning, dokumentation och tillträdesplanering. För användarna är detta viktigt eftersom ställverk inte är ett engångsköp. Det är utrustning som måste tjäna platsen genom år av drift, inspektion, felsökning och eventuell utbyggnad.

Tydlig design av fack är en viktig faktor. När funktionsområden är välorganiserade kan underhållspersonalen lättare identifiera samlingsskenas område, kabelområde, strömbrytarområde, kontrollområde och mätområde. Detta minskar förvirring under inspektion och hjälper tekniker att följa säkrare procedurer.

Tillförlitlig mekanisk drift är en annan faktor. Dörrar, handtag, förreglingar, luckor, utdragbara enheter och jordningsmekanismer ska fungera smidigt. Ett skåp som känns svårt att använda vid fabriksbesiktning kan bli ännu mer besvärligt efter flera års drift. Köpare bör vara uppmärksamma på dessa detaljer istället för att bara bedöma det yttre utseendet.

Dokumentation spelar också roll. Ritningar, kopplingsscheman, bruksanvisningar, komponentlistor och inspektionsprotokoll hjälper användaren att förstå systemet efter leverans. Detta är särskilt värdefullt när projektgruppen ändras eller när lokal underhållspersonal behöver felsöka systemet flera år senare.

Reservdelsplanering bör inte ignoreras. För viktiga kraftsystem kan köpare behöva reservbrytare, kontrollkomponenter, indikatorlampor, säkringar, mätare eller andra ofta servade delar. En tillverkare som tydligt kan förklara dessa alternativ hjälper köparen att förbereda sig för verkliga driftsförhållanden, inte bara den första installationsdagen.

Hur kan en tillverkare stödja bättre köpbeslut?

En bra tillverkare av elektriska ställverk bör göra mer än att montera skåp. Tillverkaren bör hjälpa köpare att översätta projektkrav till en tydlig teknisk lösning. Detta inkluderar att ställa rätt frågor, granska ritningar, förklara skåpskillnader, kontrollera komponentalternativ och hjälpa köparen att förstå hur varje beslut påverkar säkerhet, kostnad, installation och underhåll.

Conso Electrical Science and Technology Co., Ltd. är involverat i tillverkningen av elektrisk utrustning såsom ställverk, transformatorstationer, transformatorer och relaterade kraftdistributionsprodukter. För köpare som behöver Electrical Switchgear är värdet av att arbeta med ett tillverkningsorienterat team att teknisk kommunikation kan kopplas mer direkt till produktionsverkligheten.

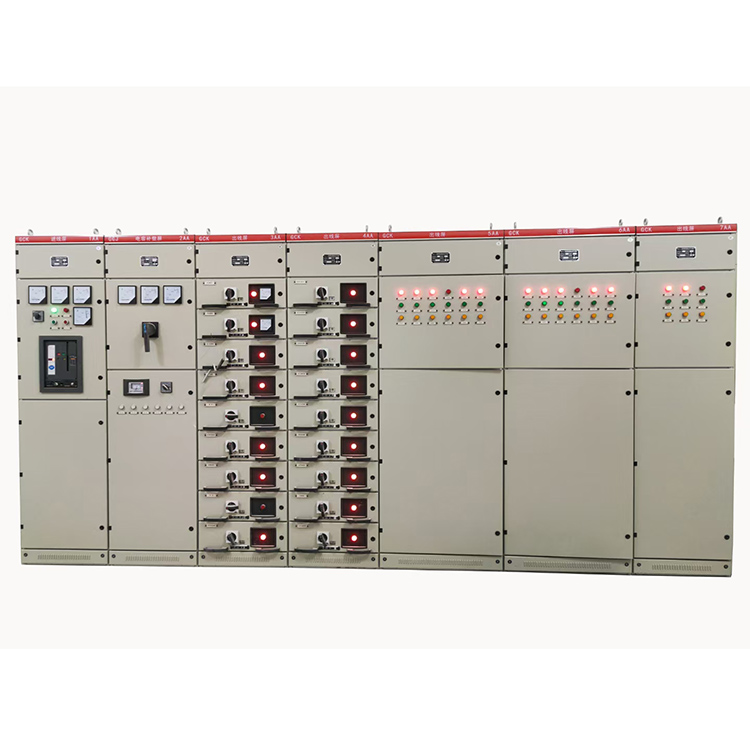

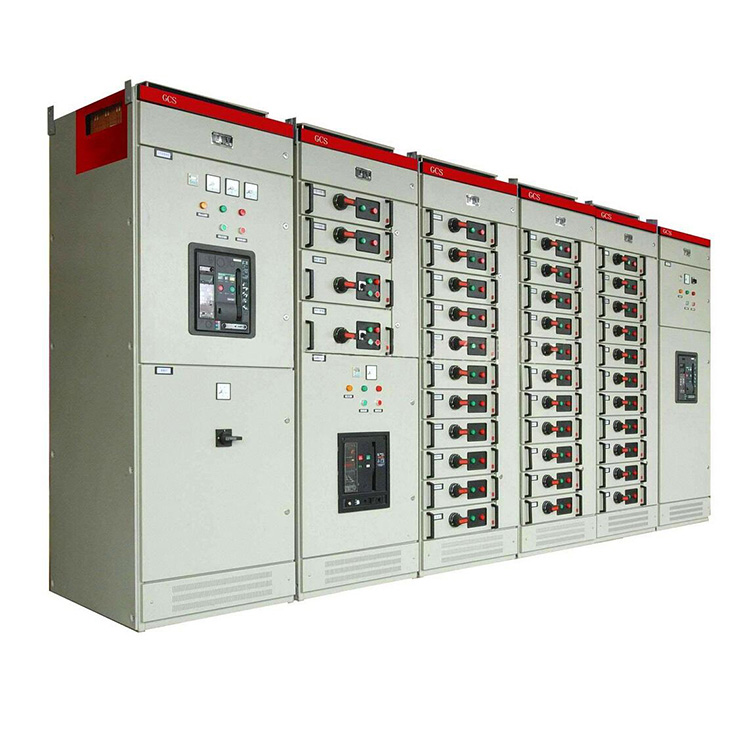

Till exempel, när en köpare behöver lågspänningsställverk för en kompakt transformatorstation, bör diskussionen inte stanna vid skåpets namn. Tillverkaren bör bekräfta om projektet behöver en GGD, GCK, GCS, MNS eller annan lämplig struktur. När en köpare behöver mellanspänningsställverk bör tillverkaren hjälpa till att granska spänningsnivån, strömbrytarens konfiguration, skyddsreläkrav och kabelarrangemang.

En annan fördel är anpassning. Många projekt kan inte förlita sig på ett helt standardskåp. Webbplatsen kan kräva speciella dimensioner, specifika komponentmärken, ovanlig kabelingång, extra mätning, reserverat expansionsutrymme eller ett speciellt arrangemang av inkommande och utgående matare. En kompetent tillverkare kan granska dessa detaljer och ge ett mer praktiskt förslag.

Den starkaste leverantörsrelationen bygger på tydlig information. Köpare bör vara redo att dela ritningar och projektvillkor, medan tillverkaren bör svara med organiserade frågor och realistiska förslag. Denna tvåvägskommunikation hjälper till att minska dolda risker och gör inköpsprocessen lugnare, snabbare och mer tillförlitlig.
