Distributionstransformator jämförelse mellan ovan och under 800 kVA

Conso Electrical Science and Technology Co., Ltd har producerat 10 kV till 35 kV distributionstransformator sedan 2006. Conso Electrical har samlat omfattande och rik erfarenhet av design och tillverkning. Ingenjörerna i Conso Electrical tror10 kV distributionstransformatorerhar betydande skillnad på teknisk specifikation och produktstruktur mellan ovan och under 800 kVa.

1. Skillnaden mellan distributionstransformatorn på teknisk specifikation:

Den större kapaciteten för en distributionstransformator kan stödja en större nominell ström. Dessutom,Distributionstransformatorn över 800 kVaBehöver mer allvarligt skydd för internt tryck och nuvarande stabilitet.

A. Internt tryck: När ett allvarligt fel inträffar inuti transformatorn kommer en stor mängd gas att genereras. Det skulle påskynda åldrande isolering och minska värmeavbrottskapaciteten. Det kan till och med orsaka en explosion när transformatorns inre tryck överskrider det kritiska värdet. En större kapacitetsfördelningstransformator skulle skapa mer gas i ett operativt fel. Eftersom mängden gas som genereras vid denna tidpunkt är tillräcklig för att orsaka allvarliga konsekvenser, måste distribution och krafttransformatorer med en kapacitet på 800 kVa och ovan installeras med gasreläer enligt IEC 60076.

B.Current Stability: En större kapacitet för distribution och krafttransformator skulle ha mer krets från både sidan av primär och sekundär. En mer känslig brytare och CT kommer att behövas för att skydda en distributionstransformator från både nära och avlägsen distributionslinjer. De två huvudsakliga strömskyddet av distributionstransformatorn är differentiellt skydd och nuvarande snabbskydd.

2. Skillnaden mellan distributionstransformatorn på produktstrukturen:

Eftersom ett operativt fel kommer att skapa en mer allvarlig konsekvens av en större kapacitetsfördelningstransformator. Det är nödvändigt för en större kapacitetsfördelningstransformator att ha en mer solid intern struktur och känsliga komponenter.

För att skydda en distributionstransformator från en kortslutning ska en mer solid intern struktur utformas, eftersom en mer allvarlig elektrisk energi kommer att släppas. Vidare skulle en distributionstransformator över 800 kVa anta kontinuerlig eller spirallindning, såsom folieomslag. Samtidigt behöver en större kapacitetsfördelningstransformator ett kraftfullare kylsystem. Det är nödvändigt att anta OFAF -kylningsmetoden till vissa distributionstransformatorer över 800 kVa, särskilt när transformatorn är överbelastad.

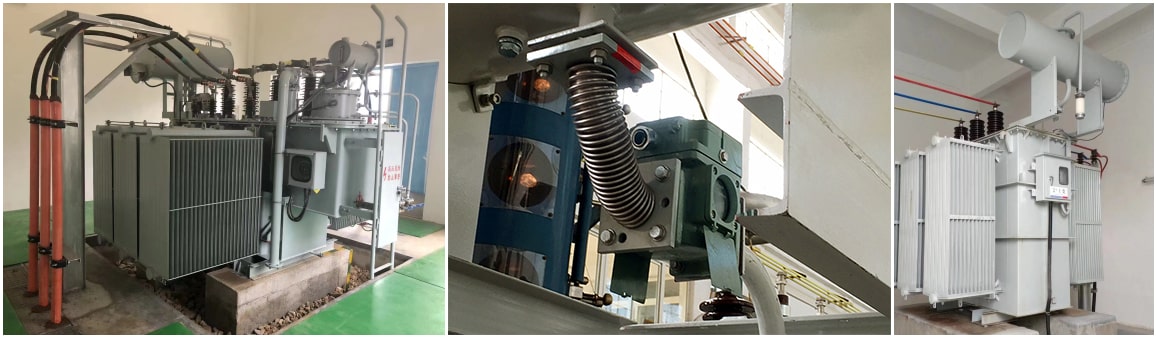

Sedan en störreDistribution och krafttransformatorskulle generera mer gas i ett operativt fel. Ett gasrelä ska utrustas på en distributionstransformator. Det kommer att låta larmet när mindre gas samlade toppen av en distributionstransformator och stängde av huvudbrytaren när det inre trycket hade en fruktansvärd ökning. För att ordna det inre trycket kommer en transformatorluft också att antas för att skydda distributionstransformatorer som överlevs från isoleringsåldring. Under tiden, för att minska förlusten från strömavbrott, kan en del distributionstransformator över 800 kVa utrustar On-Load Tap Changer (OLTC) snarare än No-Load Tap Changer (NLTC).

En distributionstransformator har en uppenbar skillnad från både teknisk specifikation och produktstruktur mellan ovan och under 800 kVa. Det beror på att de större kapacitetsfördelningstransformatorerna behöver mer allvarligt skydd för att överleva från operativt fel.
