33 35 kv 33kv vcb Vakuumbrytare

Du kan vara säker på att köpa 33 35 kv 33kv vcb vakuumbrytare från vår fabrik. Conso Electrical Science and Technology Co., Ltd, har mer än decennier på sig att producera 10kv till 35kv elektrisk utrustning såsom 35 kv vcb vakuumkretsbrytare och distributionstransformator. Conso Elecrrical är också en tillverkare för att producera 35kv kompakt transformatorstation. Att göra en kvalificerad 35 kv vakuumbrytare. Företaget plockar huvudkomponenterna från stora företag. Företaget strikt efter att uppfylla kraven i ISO9001 och ISO14001 för att ge ett löfte till kunderna att ha en smidig användarupplevelse.

Skicka förfrågan

Produktbeskrivning

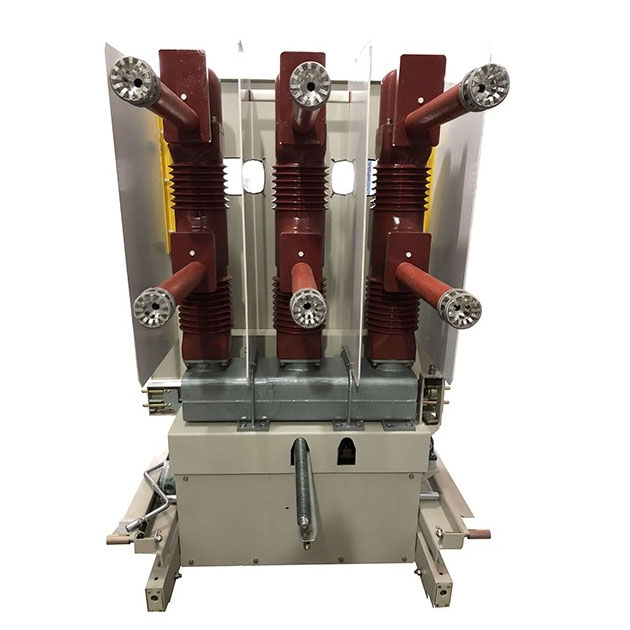

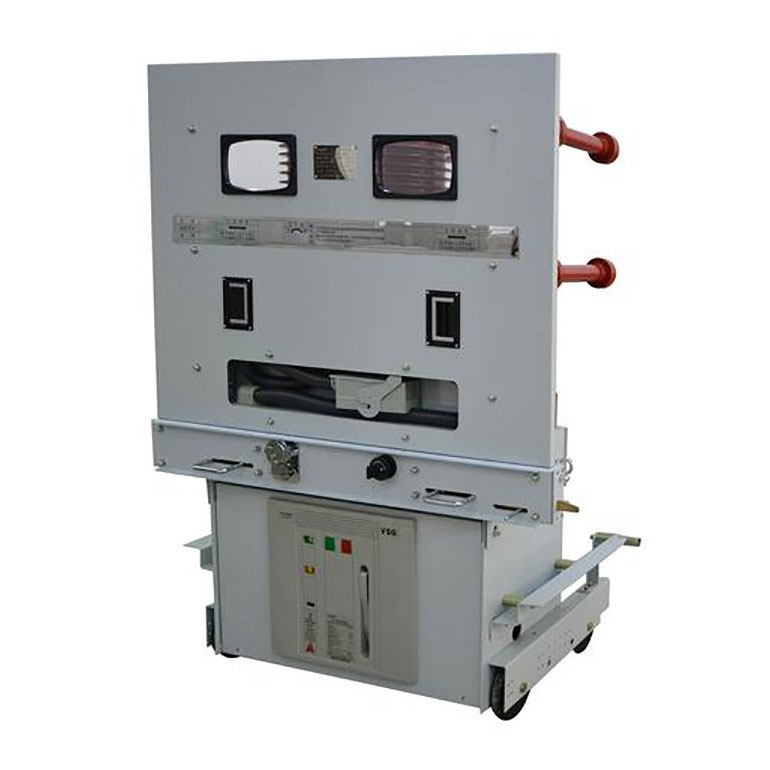

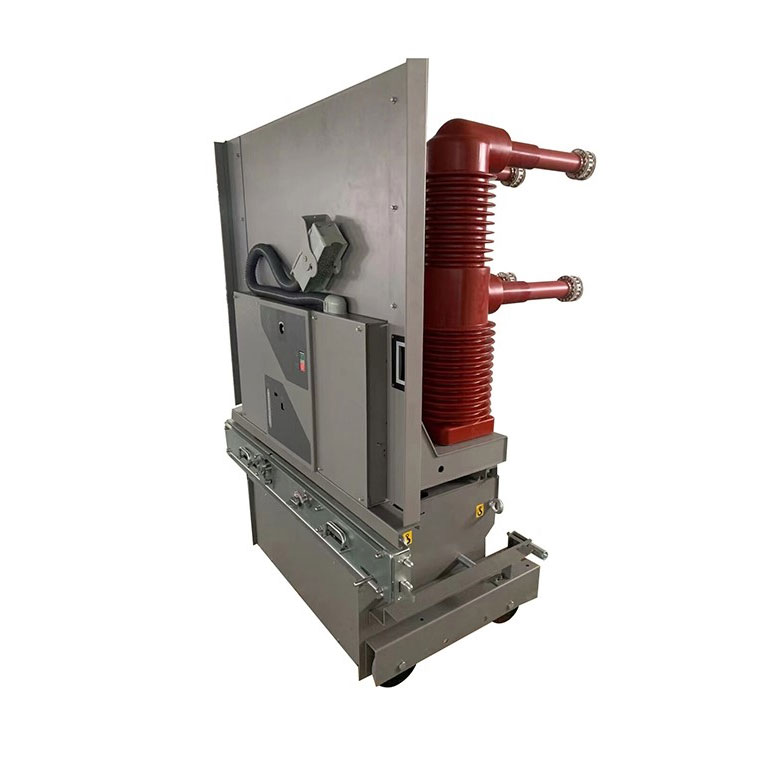

33 35 kv 33kv vcb vakuumkretsbrytare strukturella egenskaper

1. Strömbrytaren har en integrerad och modulär design, med en enkel och rationell övergripande struktur. Den är anordnad i en övre och nedre konfiguration, med ljusbågssläckningskammaren placerad på toppen och de sammankopplade och manövrerande komponenterna under. Genom att använda en dedikerad fjäderpneumatisk manövermekanism, kräver den ingen justering, vilket säkerställer stabil och tillförlitlig drift.

2. Vakuumbågssläckningskamrarna för strömbrytarens trefasledande kretsar är anordnade i en förseglad isoleringscylinder. Den isolerande cylindern är konstruerad av material med pålitliga elektromekaniska egenskaper och en mogen vakuumgjutprocess. Detta förbättrar inte bara avsevärt interfasisoleringsprestandan utan skyddar också varje faskrets från ogynnsamma yttre förhållanden, förhindrar att damm och främmande föremål kommer in i den ledande huvudkretsen och minskar den totala storleken på strömbrytaren.

3. Strömbrytaren använder den senaste inhemska designade spolliknande längsgående starka magnetiska fältstrukturen för vakuumbågssläckningskammaren. Den har ett keramiskt hölje och koppar-krom-kontaktmaterial, som erbjuder en kompakt storlek, hög isoleringsnivå, stark ljusbågssläckningsförmåga, lång elektrisk livslängd och utmärkt prestanda vid öppning och stängning under kortslutningsströmmar.

33 35 kv 33kv vcb vakuumkretsbrytare Teknisk parameter:

Punkt		Enhet	Värde
Märkspänning		KV	40.5
Nominell frekvens		Hz	50
Märkström		A	1250	1600	2000
Nominell isoleringsnivå	1 Min effektfrekvens tål Spänning	KV	95
	Blixtimpuls tål spänning (topp)	KV	185
Bedömd korttidsmotståndsström		DE	25/31.5
Märkkortslutningsström		DE	90
Nominell kortslutningsbrytström		DE	80
Nominell kortslutningslängd		s	4
Nominell toppmotståndsström		DE	80
Bedömd driftsekvens			O-0,3s-CO-180s-CO
Breaking Time		s	40 till 85
Stängningstid		s	50 till 85
Mekaniskt liv		Tider	10000
Brotttider för märkt kortslutningsbrytström		Tider	20
Energilagringsmotor med nominell kapacitet		KVA	375
Märkspänningsenergilagringsmotor		V	220/110
Lagringstid för energi		s	≤15
