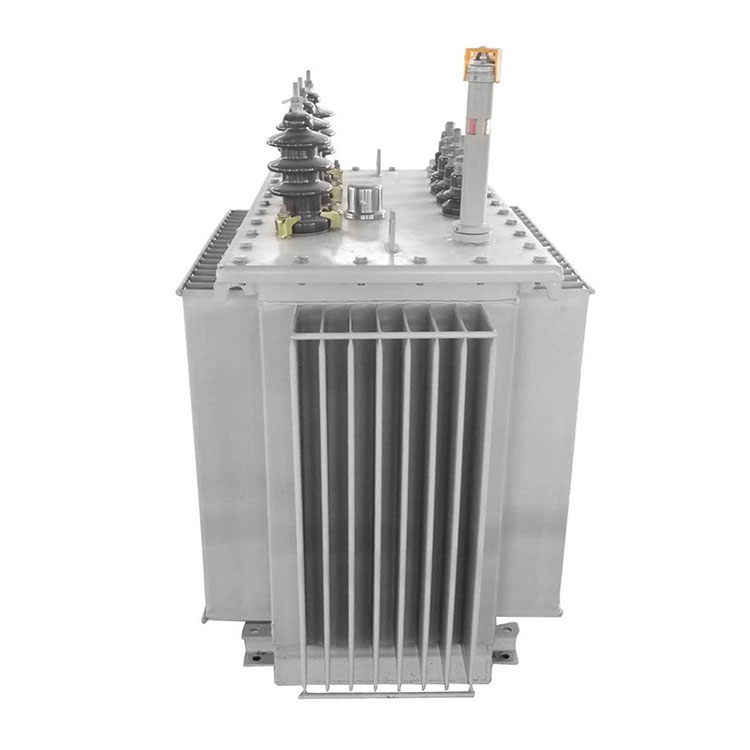

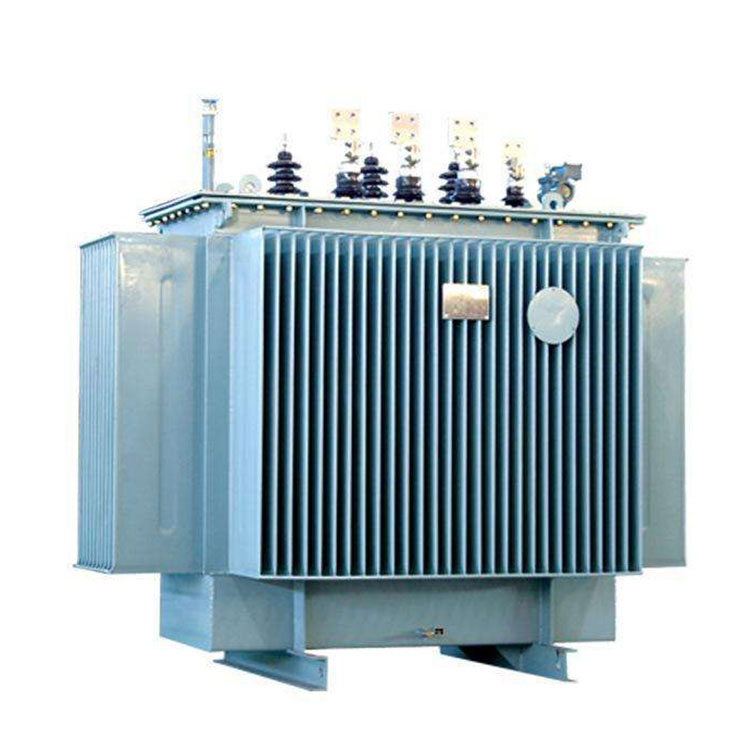

1600 kva Oljenedsänkt distributionstransformator

Conso Electrical Science and Technology Co., Ltd har utvecklat tillverkningsprocedur och produktdesignkoncept för distributionstransformator, kompakt transformatorstation och vakuumbrytare sedan 2006. För att säkerställa kvaliteten på den 1600 kVA oljenedsänkta distributionstransformatorn förlitar sig företaget på automatiserad produktion maskineri med avancerad intelligens. Varje 1600 kVA oljesänkt distributionstransformator förtjänar en serie fabrikstester innan leverans. I fallet med materialkostnadsfluktuationer kommer ingenjören att utforma den lämpligaste lösningen för att matcha kundernas krav. Vi ser verkligen fram emot att samarbeta med dig.

Skicka förfrågan

Produktbeskrivning

Video

Inspektionstipsen för 1600 kVA Oil-Immersed Distribution Transformer:

(1) Kontrollera om 1600 kVA Oil Immersed Distribution transformatorn avger ett normalt "brummande" elektromagnetiskt ljud när den är i drift.

(2) Inspektera om 1600 kVA Oil Immerseddistribution transformatoroljan är transparent och har en något gul färg, vilket indikerar normal kvalitet.

(3) Verifiera oljetemperaturen och oljenivån under transformatordrift för normalitet och frånvaro av något läckage.

(4) Se till att spänningen och strömmen ligger inom normala parametrar medan 1600 kVA oljefördelningstransformatorn är igång.

(5) Undersök 1600 kVA Oil-Immersed Distribution-transformatorns ledningsanslutningar, kablar och samlingsskenor för tecken på överhettning.

(6) Inspektera 1600 kVA Oil Immersed Distribution Transformator-bussningen med avseende på renhet, sprickor och urladdningsmärken och bekräfta att kylsystemet fungerar korrekt. 1600 kVA Oil Immersed Distribution-transformatorn.

Conso electrical kommer att erbjuda en driftguide med varje transformator, tipsen ovan vill ge mer information.

Tekniskt värde för 1600 kVA oljesänkt distributionstransformator:

Nominell kapacitet:	1600 kva;
Läge:	S11-M-1600 eller beror;
Ingen laddningsförlust:	1640 W eller beror;
lastförlust:	14500 W eller beror;
Impedans:	4,5%;
Kylningsmetod:	PÅ EN;
Betygsatt frekvens:	50 eller 60 Hz;
Lindningsmaterial:	Kopparlindning (standard);
Vektorgrupp:	Dynll; Yyn0 eller beror;
Temperatur ökning:	60K/65K eller beror.

CONSO·CN den 1600 kVA oljenedsänkta distributionstransformatorn Detalj:

Oljefylld

Olja tömd

Amorf legering

Valsad järnkärna

CONSO·CN 1600 kVA oljesänkt distributionstransformator Workshop:

Slingrande verkstad

Coil Torkområde

Oljepåfyllningsområde

Färdig produktområde

testcentret för 1600 kVA oljesänkt distributionstransformator:

några rekommendationer för att uppnå ekonomisk drift av 1600 kVA Oil Immersed distributionstransformator:

Vid konstruktion av en ny transformatorstation i etapper, med hänsyn till lasttillväxt, och med endast en transformator i inledningsskedet, bör transformatorns kapacitet bestämmas i enlighet med den slutliga skalan. Transformatorns belastningsfaktor bör ligga nära det optimala ekonomiska driftsområdet, vanligtvis under 75 %. Om det inte finns några omedelbara utbyggnadsplaner bör transformatorn inte fungera med full belastning.

Flera transformatorer som arbetar parallellt bör uppfylla följande villkor för parallelldrift: anslutningsgrupperna och fasförhållandena är desamma; spänning och varvförhållande är desamma inom tillåtna toleranser; varje spänningsnivå faller inom reglerområdet; för att förhindra cirkulerande strömmar på grund av skillnader i elektromotoriska krafter mellan sekundärlindningar, vilket kan påverka kapaciteten och skada transformatorerna. Kortslutningsimpedansen bör vara densamma, inom en tillåten tolerans på 10 %; kapacitetsförhållandet bör vara mellan 0,5 och 2; säkerställ en jämn lastfördelning för att förhindra överbelastning av transformatorer med lägre kapacitet och impedans, medan transformatorer med större kapacitet och högre impedans förblir underbelastade. Storleken på kortslutningsimpedansen måste uppfylla systemets krav på kortslutningsström, annars bör begränsande åtgärder vidtas.

Vid val av tekniska parametrar för krafttransformatorer bör transformatorns övergripande tillförlitlighet ligga till grund. Tänk på den avancerade och rationella karaktären hos tekniska parametrar samtidigt som du tar hänsyn till deras inverkan på systemsäkerheten. Ta hänsyn till transformatorns inneboende omfattande förluster. När belastningsförlusterna i huvudsak är desamma, välj transformatorer med lägre tomgångsförluster om möjligt och se till att belastningsförlusterna uppfyller kraven i den nationella standarden "Tekniska parametrar och krav för trefasiga oljenedsänkta krafttransformatorer".
