100kva 3-fas kraftdistributionstransformator

Sedan år 2006 har Conso Electrical Science and Technology Co., Ltd samlat på sig mer än ett decenniums erfarenhet av att producera 100kVA 3-fas kraftdistributionstransformatorer, och konsekvent förfina sina befintliga tillverkningsprocesser för att göra distributionstransformatorer och kompakta transformatorstationer. Detta har kulminerat i upprättandet av en mogen och högeffektiv förvaltningsram som omfattar allt från produktdesign till produktionsbearbetning. Conso Electrical betonar kvalitet och kundorientering för att montera 100kVA 3-fas kraftdistributionstransformatorer. Vi är glada över möjligheten att arbeta med marknadsföringsguruer från hela världen.

Skicka förfrågan

Produktbeskrivning

Video

100kVA 3-fas kraftdistributionstransformator Prestandaegenskaper:

a. För oljenedsänkta transformatorer, förutom sådana med låg kapacitet, använder lågspänningslindningen i allmänhet en cylindrisk struktur lindad med kopparfolie, medan högspänningslindningen använder en flerskiktad cylindrisk struktur. Denna balanserade lindningskonfiguration säkerställer minimalt läckage, hög mekanisk hållfasthet och starkt kortslutningsmotstånd.

b. Både kärnan och lindningarna är säkrade med fäståtgärder. Fästkomponenterna, såsom hög- och lågspänningskablarna, är försedda med självlåsande anti-lossningsmuttrar. Transformatorn har en stöttålig design för att tåla transport.

c. Spolarna och kärnan genomgår vakuumtorkning, och transformatoroljan bearbetas med vakuumfiltrerings- och fyllningstekniker för att minimera fukthalten i transformatorn.

d. Oljetanken har korrugerade fenor, vilket ger den en andningsfunktion för att kompensera för oljevolymförändringar på grund av temperaturfluktuationer. Följaktligen eliminerar denna produkt behovet av en oljekonservator, vilket minskar transformatorns totala höjd.

e. Genom att ersätta oljekonservatorn med korrugerade fenor isoleras transformatoroljan effektivt från den yttre miljön. Detta förhindrar inträngning av syre och fukt, vilket bevarar isoleringsförmågan.

f. Med dessa fem nyckelprestandafaktorer är oljesänkta transformatorer konstruerade för att fungera utan att behöva byta olja under normal drift. Detta sänker underhållskostnaderna avsevärt samtidigt som transformatorns livslängd förlängs.

100kVA 3-fas kraftdistributionstransformator Teknisk specifikation:

Nominell kapacitet:	100 kVA;
Primär spänning:	13,8 kV, 22 kV eller 33 kV;
Ingen laddningsförlust:	200 ± 10 % W eller beror;
Lastförlust:	1500/1580 ± 10% W eller beror;
Betygsatt frekvens:	50 eller 60 Hz;
Kylningsmetod:	PÅ EN; AN/AF (gjuthartstyp)
Isoleringsmaterial:	Mineralolja eller epoxiharts;
Betygsatt frekvens:	50 eller 60 Hz;
Tryckmetod:	5 steg vardera för 2,5 %;
Arbetstemperatur:	-40 ℃ till 40 ℃;

CONSO·CN 100kVA 3-fas kraftdistributionstransformator Detalj:

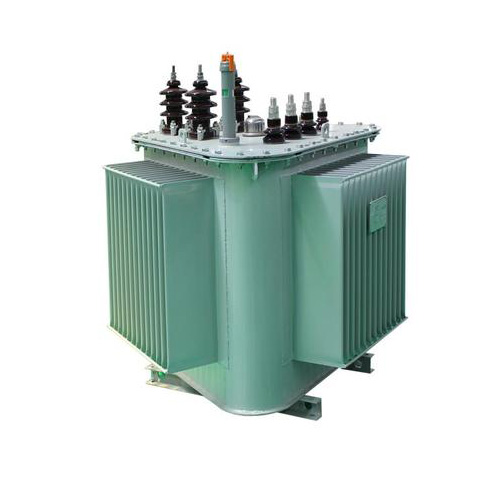

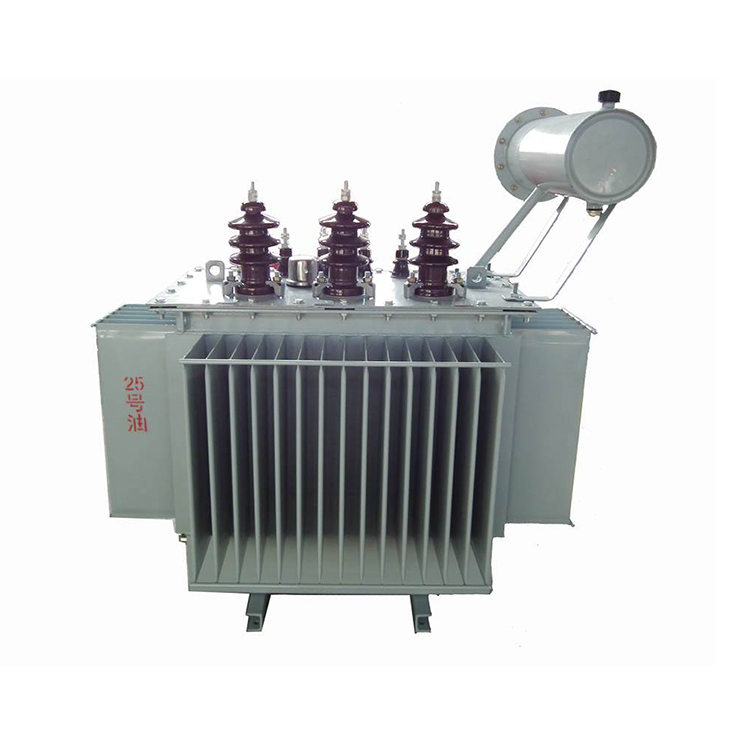

Oljefylld

Olja tömd

Amorf legering

Valsad järnkärna

CONSO·CN 100kVA 3-fas kraftdistributionstransformator Verkstad:

Slingrande verkstad

Coil Torkområde

Oljepåfyllningsområde

Färdig produktområde

Om den skräddarsydda tjänsten för att producera 100kVA 3-fas kraftdistributionstransformator:

Vi kommer att designa 100kVA 3-fas kraftdistributionstransformatorer enligt det tekniska kravdokumentet från kunder. De tekniska specifikationerna som måste bekräftas innan produktion är följande:

1. 100kVA 3-fas kraftdistributionstransformatorverkningsgrad;

2. 100kVA 3-fas kraftdistributionstransformatorns spänningsförhållande;

3. Temperaturhöjningen på 100kVA 3-fas kraftdistributionstransformatorn;

4. 100kVA 3-fas kraftdistributionstransformator märkfrekvens;

5. 100kVA 3-fas transformatorisoleringstyp.
