Conso Electrical Science and Technology Co., Ltd. har blivit ett tillverkningsföretag inom området för mellanspänningstransformatorer och transformatorer av gjutharts sedan 16 år sedan. För att montera 1000 kVA 11kV 433V transformatorer, strävar Conso Electrical efter att ta till sig ny teknik för att öka effektiviteten och minska kostnaderna. Samtidigt följer företaget strikt standarderna i IEC60076 och kundspecifikationer för att producera 1000 kVA 11kV 433V transformator. Vi är mycket stolta över att främja varaktiga relationer med våra uppskattade kunder.

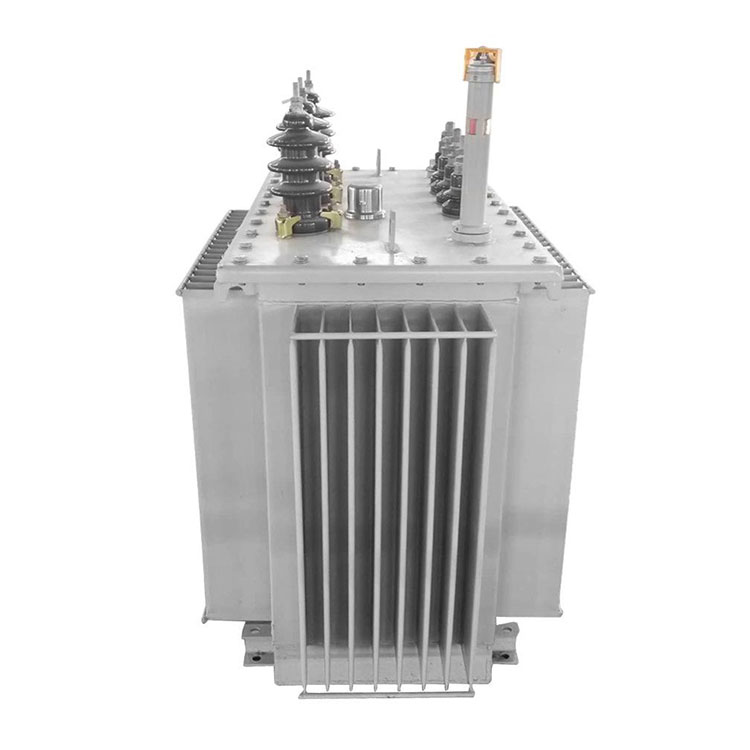

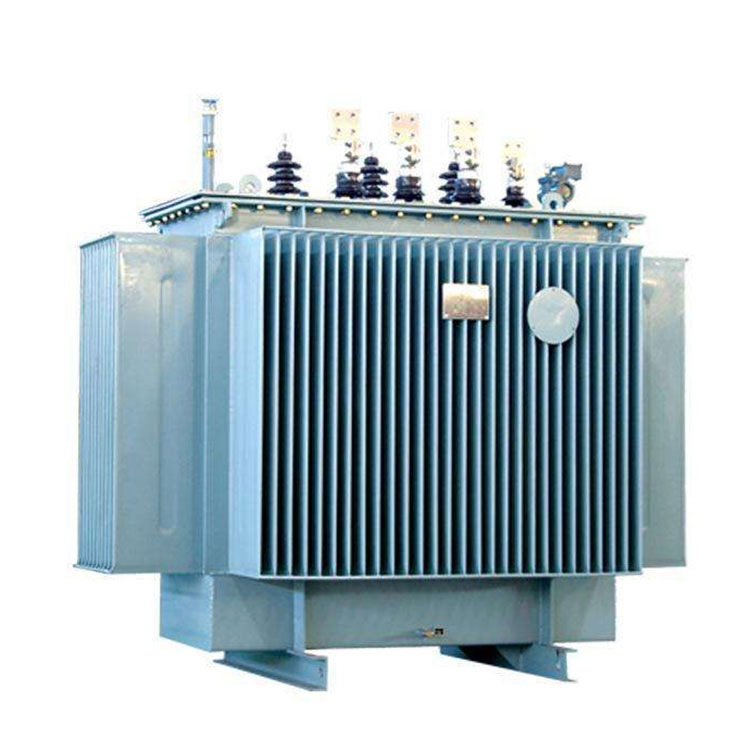

Oljenedsänkt typ:
1000 kVA 11kV 433V transformatorn är viktig utrustning i både industriella och bostäder elektriska distributionssystem. De sänker spänningen från 11kV nätverksspänning till 230/400V bussspänningen som används av konsumenterna. Dessa produkter är lämpliga för användning i AC-system med en frekvens på 50(60)Hz.
Driftförhållandena bör ha en omgivningstemperatur som inte är högre än 40°C och inte lägre än -25°C, med en maximal dygnsmedeltemperatur på 30°C och en maximal årlig medeltemperatur på 20°C. Den relativa luftfuktigheten bör inte överstiga 90% vid en omgivningstemperatur på 25°C, och installationsplatsen bör inte vara på en höjd överstigande 1000m.

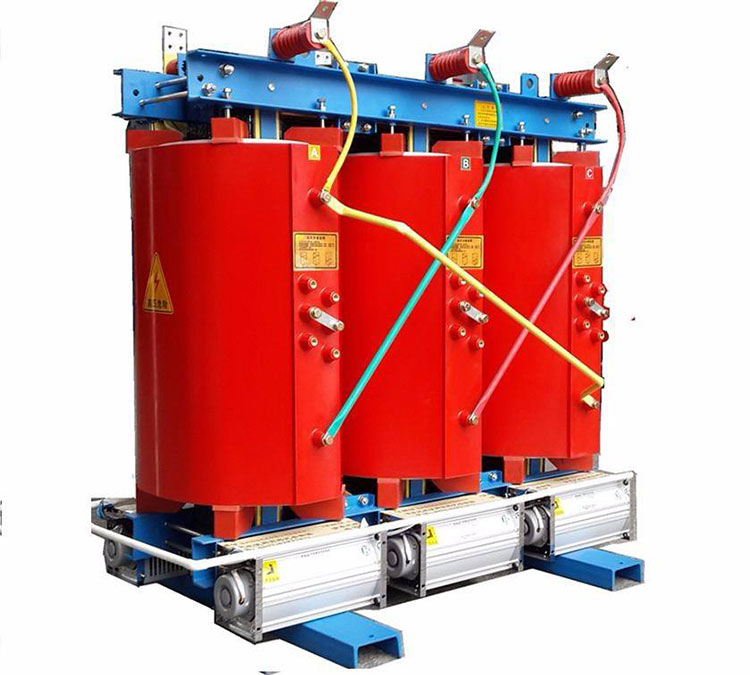

Gjuthartstyp:
Torr typ 1000 kVA 11kV 433V transformatorer används ofta i olika applikationer, inklusive lokal belysning, höghus, flygplatser, hamnar, CNC-maskiner och mer. Enkelt uttryckt hänvisar transformatorer av torrtyp till transformatorer där kärnan och lindningarna inte är nedsänkta i isolerande olja. Kylningsmetoder är uppdelade i naturlig luftkylning (AN) och forcerad luftkylning (AF).
Vid naturlig luftkylning kan transformatorn arbeta kontinuerligt med sin nominella kapacitet under en längre period. Vid användning av forcerad luftkylning kan transformatorns effektkapacitet ökas med 50 %. Detta är lämpligt för intermittent överbelastningsdrift eller nödöverbelastningsdrift. Det är dock inte tillrådligt att använda den kontinuerligt under överbelastning under en längre period.
Detta beror på det faktum att under överbelastningsförhållanden är både lastförluster och impedansspänningsförstärkning betydande, vilket resulterar i oekonomisk drift. Därför bör den inte användas kontinuerligt under överbelastning under en längre tid.
Nominell kapacitet: | 1000 kVA; |
Ingen laddningsförlust: | 1150 ± 10 % W eller beror; |
Lastförlust: | 103 ± 10 % W eller beror; |
Strömfrekvens tål Spänning: | 35kV; |
Belysningsimpuls tål spänning: | 75kV; |
Betygsatt frekvens: | 50 eller 60 Hz; |
Isoleringsmetod: | Oljenedsänkt eller gjutharts; |
Betygsatt frekvens: | 50 eller 60 Hz; |
Tryckmetod: | offlineladdning, 5 steg; |
Temperatur ökning: | 50K/55K eller beror |
CONSO·CN 1000 kVA 11kV 433V transformator Detalj:
Oljefylld
|
Olja tömd
|
Amorf legering
|
Valsad järnkärna
|
Slingrande verkstad |
Coil Torkområde |
Oljepåfyllningsområde |
Färdig produktområde |
Transformatorugn |
Gjututrustning |
Folielindningsmaskin |
Trälåda |
Stål struktur |
